Внешне-антикоррозионная линия стальной трубы 3-РЕ(с трёхслойным полимерным покрытием)

Например: внешне-антикоррозионная линия стальной трубы 3-РЕ Ф108~Ф810mm

1.Сортамент стальной трубы

Основные технические показатели:



1



Готовые продукции

1

Диапозон диаметра трубы :φ108~φ810mm

2

Диапозон длины трубы :6~12m







2



Другие
параметры

1

Общая мощность подстанции цеха: 2100KW

2

Давление сжатого воздуха: 40m³/min

3

Охлаждающей воды :100m³/h

4

Занимаемая площадь производственной линии: 86м*26





3

Структура антикоррозионного слоя

1

Первый слой(грунтовка): горячеспекающийся эпоксидный порошок (FBE)

2

Второй слой(средний слой): коагулятор (AD)

3

Третьй слой(верхний слой ): полиэтилен (PE)

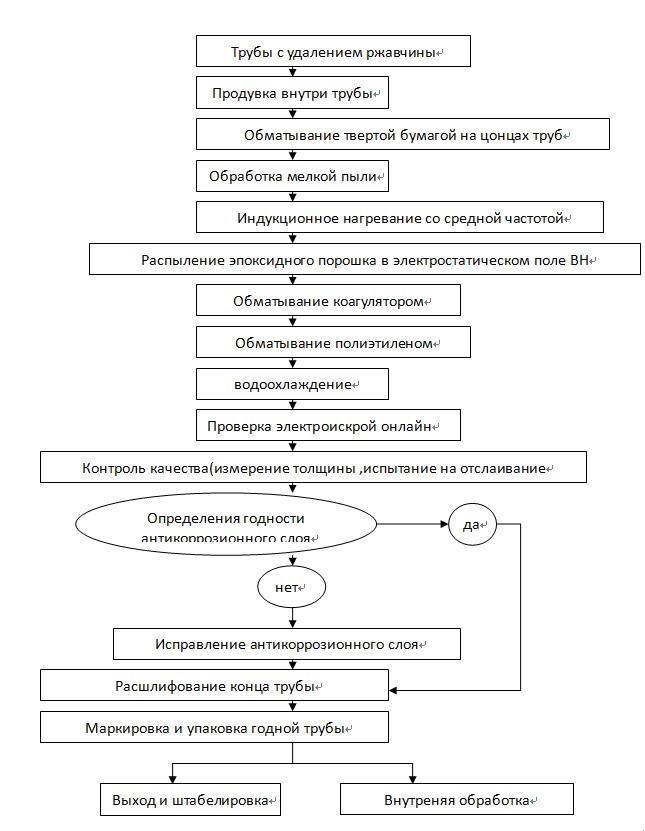

Технологический процесс


2.1 Технологическая схема

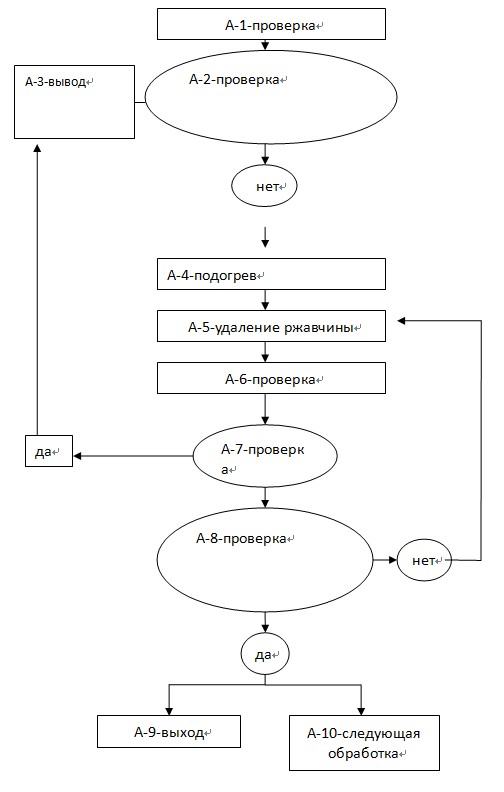

А. Технологическая схема  внешной дробеметной обработки для удаления ржавчины стальной трубы :



(Перевод китайского слова на технологической схеме
А-1 – проверять стальную трубу поступающую на стеллаж
А-2 –на поверхности трубы имеет ли сверхнормативный дефект , эллиптичность на конце трубы выше нормы ли
А-3 – трубы выходят из сталлажа труб и отдельно складываются для повторного подверждения з
А-4-- подогревает поверхность трубы до температуры 40?-60?
А-5– выполняется внешняя дробеметная обработка для удаления ржавчины стальной трубы
А-6– проверяет трубы после дробеметной обработки
А-7 -на поверхности трубы имеет ли сверхнормативный дефект
А-8–класс удаления ржавчины стальной трубы , чистота поверхности и глубина волосовины соответствует ли требованию
А-9 – готовые трубы после удаления ржавчины выходят из линии
А-10- поступает на операцию внешной антикоррозионной зашиты )
