Данный агрегат является основным оборудованием производства сварных труб с прямым швом для металлургической, нефтяной промышленности и промышленности строительных материалов. Его исходным материалом является холоднопрокатные и горячепрокатные полосы, труба изготовляется при помоши холодного формования и высокочастотной сварки., где формует и калибрует полосу с определенной шириной в квадратную,прямоугольную или круглую трубу.
Например :линия для производства высокочастотных сварных трубФ76
Основные технические показатели:
№1 |
Исходный материал |
1 |
Холоднопрокатные и горячепрокатные полосы |
2 |
Механическое свойство:δb≤50kg/mm2,δs≤30 kg/mm2 |
3 |
Ширина полосы:65~240mm |
4 |
Толшина полосы:0.55~3.5mm |
5 |
Наружный диаметр рулона:Φ1800mm (Max) |
6 |
Внутренний диаметр рулона:Φ508/610±20mm |
7 |
Вес рклона:3500kg(Max) |
№2 |
Готовые продукции |
1 |
Квадратные трубы:15~60 mm |
2 |
Прямоугольные трубы:15×25~40×80 mm |
3 |
Круглые трубы:Φ21.3~Ф76.6mm |
4 |
Толщина стенки:0.55~3.5mm |
5 |
Мерная длина трубы:3000~6000mm |
6 |
Точность мерной длины:L≤±3 mm |
7 |
Скорость линии :20~80m/min |
№3 |
Другие
параметры |
1 |
Общая мощность подстанции цеха:700kw |
2 |
Давление сжатого воздуха:4~6kg/cm2 |
3 |
Охлаждаюшая вода:циркулируется эмульсия 1-3kg/cm25-35 |
4 |
Занимаемая площадь производственной линии:46m×6m |
Технологический процесс производства:

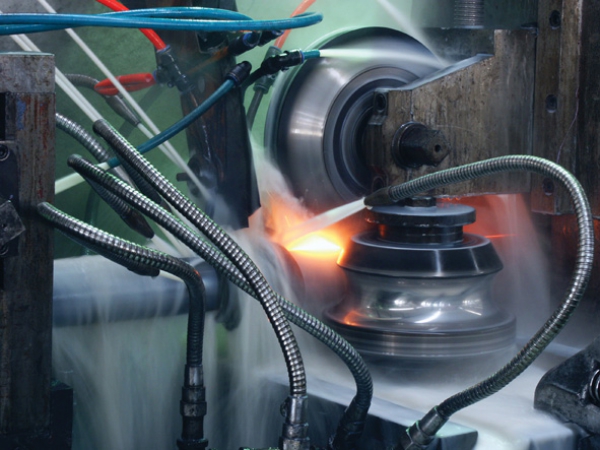

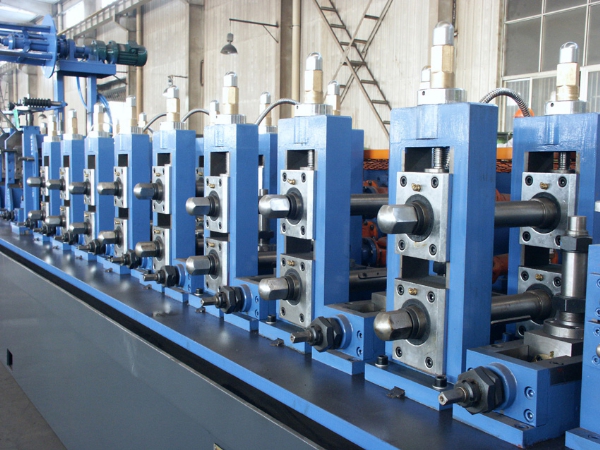

штрипс—разматывание—сварка и встык—накопление—выправка—формовка—сварка

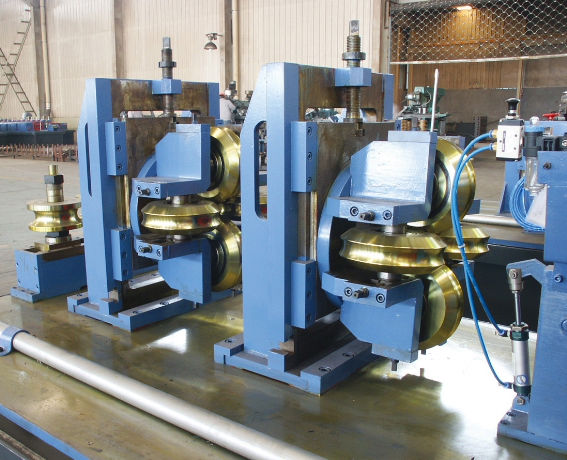

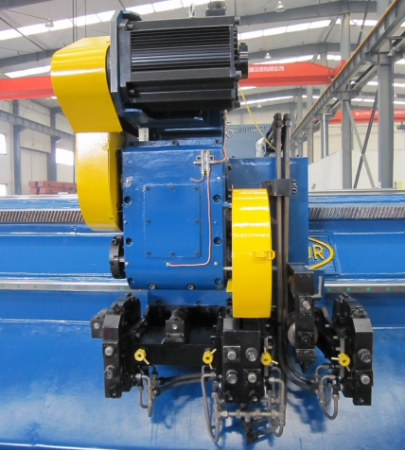

ТВЧ.—четырех роликовое прессование—калибрирование—дефектоскоп—мерное нарезание---летучей пилой—выходной рольганг
чем отличается наше оборудование ?
- 1.Срок изготовления-3месяца .(самый кратчайший срок по сравлению с другим поставщиков,блогодаря эффективного масштабного производства)
- 2.С помощью новейшего фрезерного стана (цена на 4 раз ниже чем японский ) ,получается трубы почти без грата и заусенцев у обеих тороцов.

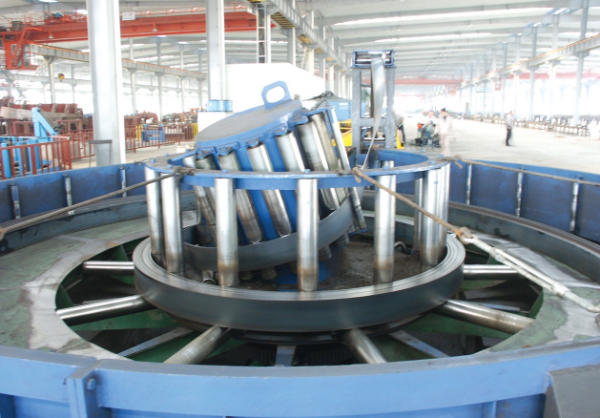

- 3.Новейшая автомашина встык-сварки и накопитель обеспечат настоящее авто-производство без остановки.
- 4.С надежной компоновкой всяких узлов ,поточная линия работает с очень очень низкой нагрузкой по обслуживанию (например долго держится подшипник )
Мы так же поставляем линии Ф20 ,Ф32, Ф50 , Ф63,Ф89 ,Ф127 до Ф219
|
