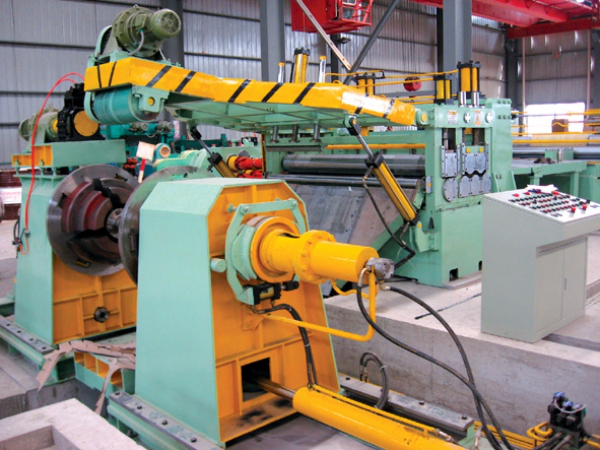

Линия продольной резки используется в основном для продольной резки широких стальных полос на полосы определенной ширины ,чтобы они сооствтествовали требованиям различных процедур для сварных труб и стальных профиля .
Например : линия продольной резки1.5-6.0mm
Основные технические показатели:
№1 |
Исходный материал |
1 |
Низкоуглеродистая и низколегированая сталь |
2 |
Механическое своиство: δb≤46kg/mm2,δs≤24 kg/mm2 |
3 |
Толшина полосы: 1.5-6.0mm |
4 |
Ширина полосы:500-1800mm |
5 |
Наружный диаметр рулона:1000-2000 mm(Max) |
6 |
Внутренний диаметр рулона:830±20 mm |
7 |
Вес рклона:20000kg(Max) |
|
|
1 |
Ширина штрипсы:80-1780mm |
№2 |
Готовые продукции |
2 |
Количества штрипсы:1-12шт |
3 |
Внутренний диаметр рулона:610±10 mm |
4 |
Скорость линии:30-60min(Max) |
5 |
Вес рклона:20000kg(Max) |
№3 |
Другие
параметры |
1 |
Общая мощность подстанции цеха: 320kw |
2 |
Давление сжатого воздуха:0,5~0.8kg/cm2 |
3 |
Занимаемая площадь производственной линии:29m×8,5m |
Технологический процесс производства:

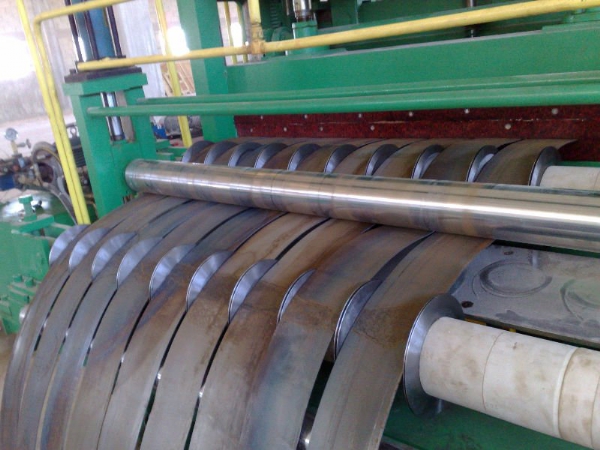

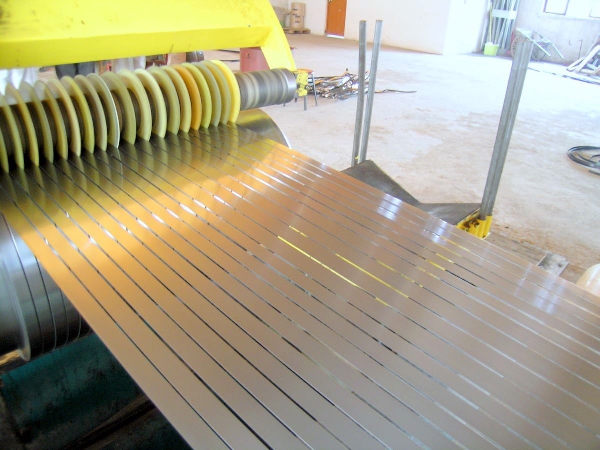

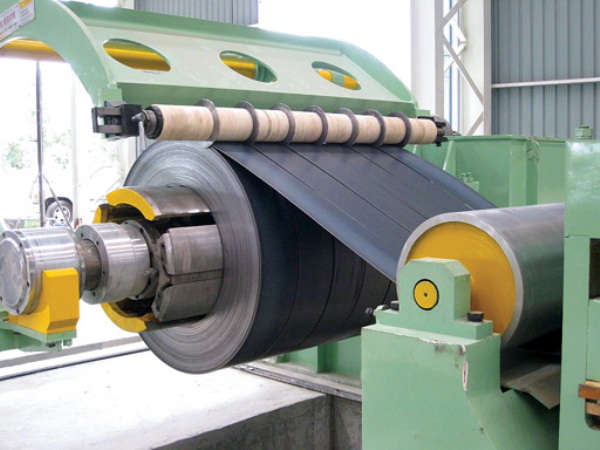

Стенддляхранениярулонов—загрузочнаятележка—разматывание—лопасть—прижим—зажимнаяподача—рихтование—механизм центровки—ножницы поперечной резки—дисковые ножницы—сматыватель кромки—петля и отладка растягивающей силы—устройство подачи—сматыватель—подвижная опора—сепаратор—разгрузочная тележка
Мы ещё поставляемлинии 1500×0.8~2.0mm, 1600x0.5~6.0mm и линии поперечной резки
|
